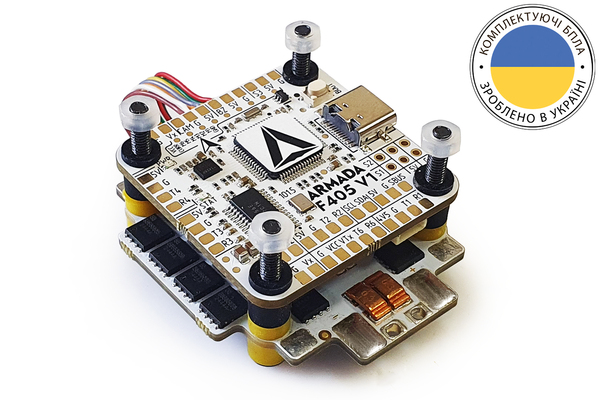

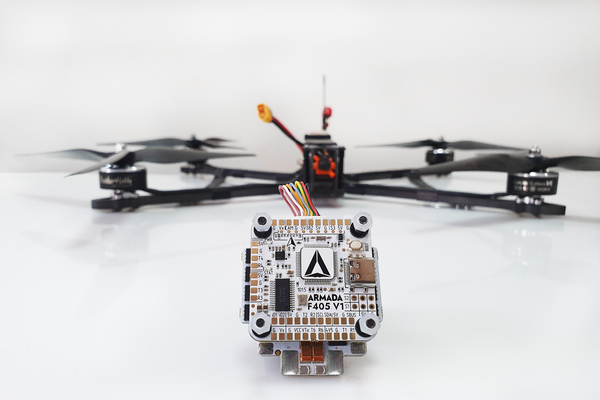

Польотний стек ARMADA F405 65A AM32 3-6S - це український інженерний комплект польотного контролера і регулятора обертів для FPV квадрокоптерів з рамою від 4 до 10 дюймів, 13 дюймів. FPV cтек поєднує потужний політний контролер на базі 4-в-1 ESC на 65A, що працює під відкритою прошивкою AM32 для максимальної ефективності та плавності.
Стек ARMADA F405 + ESC 65A 6S - це один із найбільш надійних стеків для FPV-пілотів, яким потрібна стабільність та продуктивність. На даний момент у своїй ніші наш стек українського виробництва є одним із найкращих варіантів з польотних контролерів на базі F4-го процесора за співвідношенням ціна/якість.

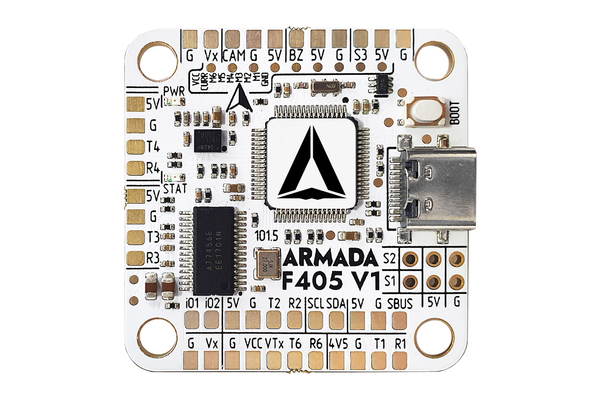

Схема розроблена під використання актуального акселерометра нового покоління ICM42688P, стійкого до низьких шумів.
Для зручності налаштування живлення приймача може здійснюватися без батареї від USB підключення.

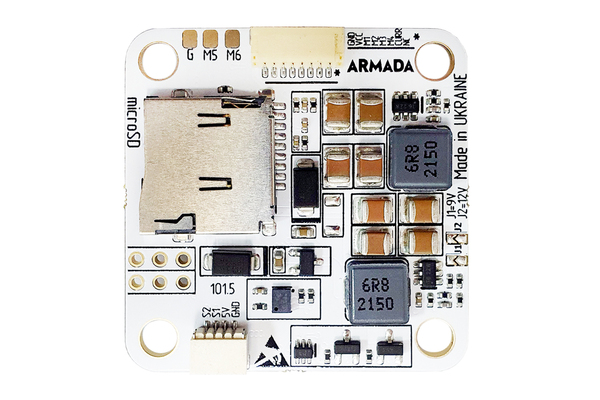

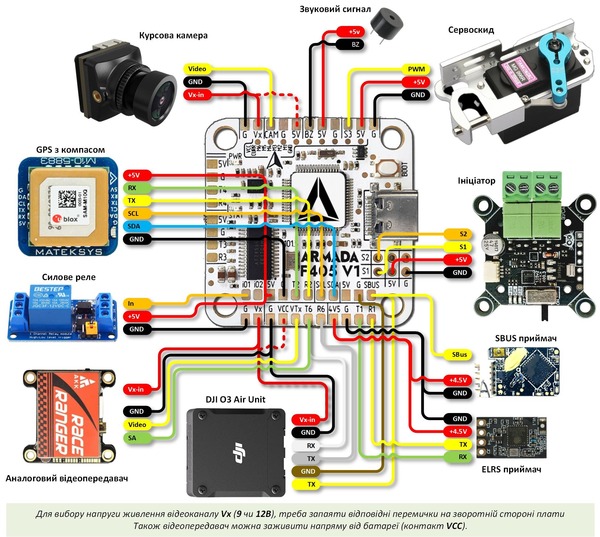

На платі контролера є окремий BEC для живлення відеоканалу з вибором вольтажу (5, 9 або 12в) - це істотно покращує якість живлення відеоканалу і зменшує наведення від роботи моторів.

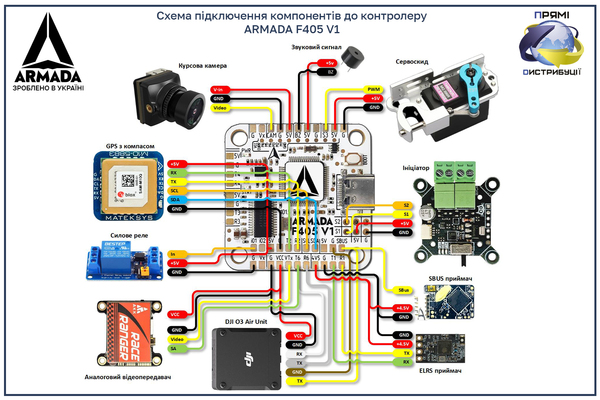

Підтримка керування серво у кількості до 3-х шт. дозволяє реалізувати одночасне підключення ініціатора і, наприклад, керування кутом курсової камери.
За допомогою двох окремих виходів PinIO можна реалізувати управління живленням відеоканалу та іншої периферії.
Для підключення ініціатора виходи першу і другу серво скомпоновані в окремий роз'єм на звороті польотника.
На RX5 доданий інвертор для можливості підтримки SBUS (виведено на окремий контактний майданчик), що поряд із сучасними ELRS дозволяє використовувати великий набір традиційних приймачів.
Всі інші доступні UART виведені на контактні майданчики для підключення різних сенсорів або додаткових систем контролю та управління, типу систем донаведення.

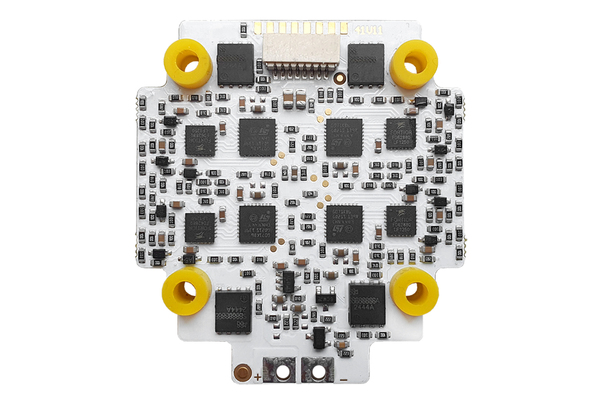

Силова частина стека представлена регулятором обротів 4-в-1, що забезпечує високий струм, чисте живлення та швидку реакцію моторів. Регулятор - на 32 бітних контролерах STM32G071KBU6N, з силовими ключами JMSL030SAG. Регулятор в режимі обдування витримує номінальний струм 65А на канал (піковий струм 80А до 10сек). Діапазон струму, що вимірюється по телеметрії від 0 до 275А. Високий номінал струму (65A) важливий для потужних моторів, агресивних режимів та збірки FPV дронів з важким навантаженням.
У регуляторі обертів використовується відповідна 32-бітним контролерам прошивка - AM32. Сучасна прошивка AM32 - це м'який хід, високий ККД, швидкий відгук, тонке налаштування, підтримка високих DShot та сучасних фіч. Прошивка AM32 має відчутно більш якісні можливості з керування безколекторними моторами, в порівнянні з 8-ми бітними рішеннями. Насамперед - це плавність управління оборотами, навіть просто через більший числовий дозвіл на значення. Цей чинник істотно впливає якість стабілізації польотного контролера.
У комплекті з регулятором обертів також йде якісний конденсатор з вже напаяними провідниками перерізом 16AWG, що явно сприятиме нормальному проходженню струму і запобігає відгоранню ніжок, як у випадку зі звичайними конденсаторами.

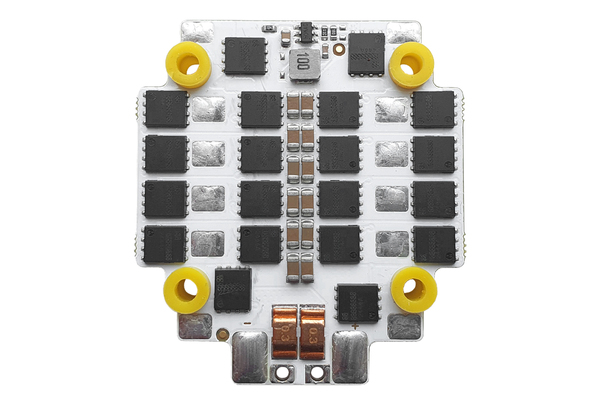

Дещо незвичне розташування контактних майданчиків для підключення моторів, а саме в середині плати, максимально близько до висновків відповідних мосфетів, покликане забезпечити максимальне зниження опору і, відповідно, зменшення нагрівання плати при великих навантаженнях. Також, хоча це і може комусь здатися неочевидним, дане розташування сприяє компактності та акуратності монтажу, при прокладанні проводів через передню та задню сторону регулятора замість підведення з боків. Хоча варіант бокового підведення проводів також можливий.
Стек українського виробництва ARMADA більш ніж впевнено може замінити комбіновані рішення від китайських виробників, таких як Diatone, SpeedyBee, HobbyPorter та ін. у квадрокоптерних сетапах з розмірами пропелерів від 4 до 10 дюймів. Хороше співвідношення ціна/якість: дешевше Diatone та потужніший ESC.
Зроблено в Україні — це сервіс та гарантія, адекватна комунікація з виробником, стабільні постачання під локальний ринок.
Комплектуючі для виробництва БПЛА, FPV квадрокоптерів та інших дронів можна купити в Україні з офіційною гарантією від виробника. ARMADA є частиною ініціативи з локалізації виробництва дронів в Україні та пропонує якісні альтернативи імпортним комплектуючим для дронів з наявністю товарів на складі в Україні. У нас ви можете замовити виготовлення компонентів за технічними характеристиками, що відповідатимуть потребам саме вашого проєкту — FPV-дронів, БПЛА чи іншої платформи. Українське виробництво комплектуючих БПЛА — офіційне, тож ми забезпечуємо поставки з ПДВ, повний пакет бухгалтерських документів для юридичних осіб, стабільну якість та гарантійне обслуговування.
-
Особливості
- Продумане розташування контактів
- Поновлений гіроскоп
- Окремий BEC для відеоканалу
- Підтримка до 6-х моторів
- Підтримка до 3-х сервоприводів
- Два інтерфейси PinIO
- Окремий раз'єм для підєднання ініціатора
- Регулятор на 32-бітних контролерах
- Номінальний струм до 65А на промінь
- Якісний конденсатор у комплекті
- Зроблено в Україні
- Гарантійне обслуговування в Україні
-
Характеристики
- Основний контролер: STM32F405
- Призначення: Мультикоптери
- Прошивка: Betaflight (ARMADAF405V1)
- Стабілізація: ICM42688P (6DOF 8KHz)
- Кількість выходів на мотори: 6
- Кількість выходів на серво: 3
- Кількість портів UART (общее): 6
- Кількість портів PinIO: 2
- Кількість портів I2C: 1
- Інвертор для Sbus: Есть (R5)
- Інтерфейс периферії: UART; I2C; PWM; PINIO;
- Інтерфейс приймача: PPM; DSM2; DSMX; SBUS; SUMD; SUMH; XBUS; IBUS; JETIEXBUS; CRSF; SRXL; ELRS
- Протоколи: PWM; Oneshot125; Oneshot42; Multishot; Dshot150; Dshot300; Dshot600; DShot1200; Proshot1000;
- Вихід до регулятора 4-в-1: Присутній
- OSD: Вбудований AT7456
- BEC бортовий: 5В/3А
- BEC для VTX: 9-12В/3А
- Вхід RSSI: Нема
- Живлення сателіту: Нема
- USB порт: USB-C
- Вхідна напруга: 11,1-22,2 В
- Монтажне кріплення: 30,5х30,5 мм
- Разміри монтажних отворів: 3 мм
- Разміри: 38х38х7 мм
- Вага: 10,7 г
- Тип: Регулятор бесколекторний
- Призначення: Квадрокоптери
- Живлення: 11,1 - 25,2 В
- Номінальный струм: 65 А
- Піковый струм: 80 А
- Присутність BEC: Нема
- Вологозахист: Нема
- Сенсорний: Нема
- Тип керувяння двигуном: ШІМ
- Протоколи керування: DSHOT1200; DSHOT300; DSHOT600;
- Охолодження: Пасивне, повітряне
- Частота PWM: 48 КГц
- Прошивка: AM32 32bit
- Тип сбірки регулятора: 4-в-1 незалежний
- Монтажне кріплення: 30,5х30,5 мм
- Разміри монтажних отворів: 3 мм
- Разміри: 45,5х49,9х6,7 мм
- Вага: 39,8 г
- Загальна вага: 55,7 г
- Модель: 2024 року
-

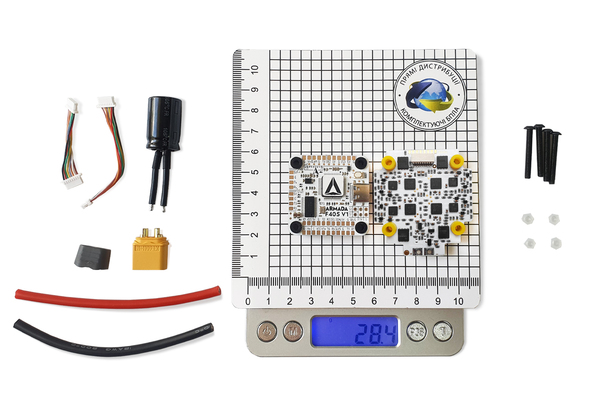

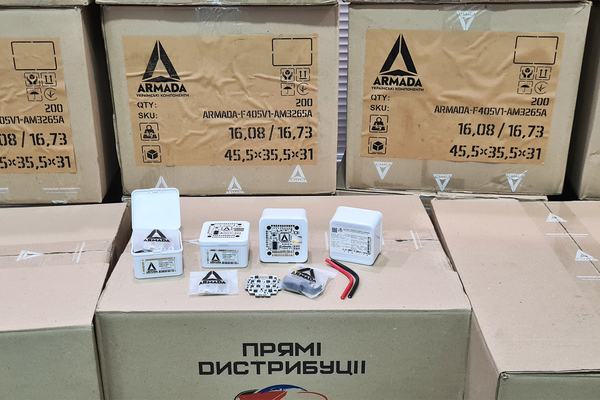

Комплектація
- Політний контролер - 1 шт
- Регулятор обертів - 1 шт
- З'єднувальний шлейф 35мм - 1 шт
- З'єднувальний шлейф 50мм - 1 шт
- Демпфуючі втулки - 8шт
- Монтажні болти М3x25мм - 4шт
- Нейлонові гайки М3 - 4шт
- Силові дроти 12AWG 100мм - 2шт
- Силовий роз'єм XT60H-M - 1шт
- Конденсатор 2200uF 35V - 1шт
Система стабилизации
- Назначение
- Мультикоптеры
- Основной контроллер
- STM32F405
- Прошивка
- BetaFlight | INAV | Ardupilot
- Стабилизация
- ICM42688P (6DOF 8KHz)
- Компас
- Нет
- Барометр
- DPS310
- Количество PWM входов
- 0
- Количество PWM выходов
- 6
- Количество Servo выходов
- 3
- Количество портов UART (общее)
- 6
- Количество портов UART (с инвертором)
- 1
- Количество портов I2C
- 1
- Количество портов SPI
- 0
- Количество портов CAN
- 0
- Количество портов PinIO
- 2
- Интерфейс периферии
- UART | I2C | PINIO
- Интерфейс приёмника
- CRSF | FPORT | IBUS | IRC GHOST | JETIEXBUS | SBUS | DSM2 | DSMX | SUMD | SUMH | XBUS
- Протоколы
- PWM | Dshot150 | Dshot300 | Dshot600 | Multishot | Oneshot42 | Oneshot125 | Proshot1000
- OSD
- Встроенный AT7456
- Поддержка DJI Air Unit
- Есть
- Выход на регулятор 4-в-1
- Есть
- USB порт
- Type-C
- PDB
- Нет
- Выход BEC 1
- 5 В / 3 А
- Выход BEC 2
- 9-12 В / 3 А
- Питание Сателлита
- Нет
- Питание приёмника от USB
- 1 А
- Питание GPS от USB
- Нет
- Датчик тока
- Внешний
- Датчик напряжения батареи
- Есть
- Вход RSSI
- Нет
- Пищалка
- Внешняя
- Поддержка светодиодов
- Нет
- Отладочный интерфейс
- USB
- Входное напряжение
- 7.4 — 25.2 В
- Монтажное крепление
- 30,5х30,5 мм
- Размеры установочных отверстий
- 3 мм
- BlackBox
- SD-Card
- Размеры
- 38х38х7 мм
- Вес
- 10,7 г
Регулятор
- Производитель
- Украина
- Тип
- Бесколлекторный
- Назначение
- Квадрокоптеры
- Питание
- 11.1 — 25.2 В
- Номинальный ток
- 65 А
- Пиковый ток
- 80 А
- Наличие BEC
- Нет
- Влагозащита
- Нет
- Сенсорный
- Нет
- Тип управления двигателем
- ШИМ
- Протоколы управления
- DSHOT1200 | DSHOT300 | DSHOT600
- Охлаждение
- Пассивное, воздушное
- Частота PWM
- 48 КГц
- Контроллер
- STM32G071KBU6N
- Прошивка
- AM32
- Драйвер
- FD6288Q
- Силовые ключи
- JMSL030SAG
- Монтажное крепление
- 30,5х30,5 мм
- Тип сборки регулятора
- 4-в-1 независимый
- Размеры
- 45,5х49,9х6,7 мм
- Вес
- 39.8 г
Характеристики категорії — Rozetka.ua - Запчасти для радиоуправляемых моделей
- Вид
- Полетные контроллеры
- Назначение
- Для квадрокоптеров
- Страна-производитель товара
- Украина
Характеристики категорії — Prom.ua - Комплектующие для радиоуправляемых игрушек и моделей
- Тип
- Полетный контроллер
- Страна-производитель
- Украина
- Материал изготовления
- Пластик, металл, резина
Общие
- Страна бренда
- Україна
- Страна производства
- Україна
- Рекомендованный возраст
- Не для дітей
- Материалы
- пластик нетокс, метал, гума
- Гарантия
- 12 місяців. Зберігайте етикетку.
- Срок хранения
- Необмежений
- Содержит литиевый аккумулятор
- Ні
- Условия хранения
- у місці, що захищене від прямих сонячних променів; подалі від вогню, вологи, дітей; при температурі -10°C - +30°C.
- Предупреждение
- Оберігати від механічних ударів; використовуйте сумісну електроніку; перед підключенням периферії перевірте відповідність напруги; не перевантажуйте.
- Инструкция
- Під'єднайте до контролера регулятор обертів, приймач та іншу периферію. Виконуйте всі первинні налаштування зі знятими пропеллерами
- Единица измерения
- 1 шт
Весогабаритные характеристики
- Вес товара
- 10 г
- Длина товара
- 38 мм
- Ширина товара
- 38 мм
- Высота товара
- 10 мм
- Размеры товара
- 3,8x3,8x1 см
- Тип упаковки
- Коробка
- Вес в упаковке
- 0.08 кг
- Длина упаковки
- 6.5 см
- Ширина упаковки
- 6.5 см
- Высота упаковки
- 4 см
- Размеры упаковки
- 6,5х6,х4 см
- Объём упаковки
- 0.0002 м. куб.
- Количество в ящике
- Вес ящика
- Длина ящика
- Ширина ящика
- Высота ящика
- Размеры ящика
- см
- Объём ящика
Техническая документация:
Приложения:
- 28.04.2025: Прошивка Betaflight 4.5.2 до польотного контролера ARMADA F405 V1 (формат hex) 446 KB
- 28.04.2025: Прошивка INAV 8.0.1 до польотного контролера ARMADA F405 V1 (формат hex) 677 KB
- 28.04.2025: Прошивка ArduPilot - plane 4.5.7 до польотного контролера ARMADA F405 V1 (формат hex) 1.04 MB
- 19.12.2025: Прошивка ArduPilot - copter 4.6.3 до польотного контролера ARMADA F405 V1 (формат hex) 1020 KB
