ARMADA F405 WING V1 – польотний контролер для БПЛА літакового типу – .
Найточніше буде назвати його локалізованою й покращеною версією всім відомої лінійки F4-их (процесор STM32F405RGT6) польотних контролерів для Fixed Wing типів БПЛА.
У ході розробки технічних характеристик продукту були максимально враховані всі вимоги виробників БПЛА, притаманні до цього типу контролерів:
• Напруга вхідного живлення від 3s до 8s (8V – 36V), що дозволяє перекрити досить великий діапазон розмірів БПЛА і, конкретно, рішень по силовій.
• Для розширення можливостей монтажу, силові контакти під акумулятори продубльовані з протилежного боку плати живлення.
• На борту присутні три стабілізатори живлення:
--- 5V - 3А – для живлення бортових систем. Також є можливість живлення приймача та периферії при підключенні тільки до USB
--- 5.1V / 6V / 7.2V - 5А – для живлення органів управління (сервоприводів)
Лінію живлення між ПДБ та платою контролера дубльовано по плюсовому та мінусовому проводу для забезпечення надійності
--- 9V / 12V / 14V / 17В - 3А – для живлення відеоканалу
Варто уточнити, що, по-перше, це рішення дозволяє використовувати потужні передавачі (які потребують на вхід живлення більше 12В) через стабілізатор напруги, а не безпосередньо від батареї, що істотно впливає на якість живлення, знижує кількість перешкод від роботи моторів, а отже - покращує якість зображення.
По-друге, у контролері реалізовано керування живленням відеоканалу через режим user2 (PinIO, запаюється опціональна перемичка), що дозволяє, при необхідності, вимкнути живлення відеоканалу з апаратури керування.
• Якщо керування живленням відеоканалу не потрібно, то перемичка не запаюється. Сам PinIO контакт для режиму user2 виведено на платі окремо
• Також реалізована підтримка двох камер із перемиканням через режим user1 (PinIO, працює завжди), що дозволяє рознести курсову та оглядову камери та використовувати для них один відеоканал.
• На контактні площини виведено всі 6 UART-ів, що дозволяє гнучко реалізовувати будь-які варіанти сетапів по периферії.
• На R2 додано інвертор для підтримки традиційних приймачів із SBUS (виведено окремим контактом ) тощо, що в принципі розширює можливі варіанти реалізації каналу управління.
• Контролер підтримує 11 PWM виходів.
• Присутня підтримка керування адресними світлодіодами (виведено окремою групою контактів)
• Інтерфейс I2C реалізований паралельно як роз'ємом, так і кількома комплектами контактних площин для різних варіантів рішень.
• Опціональні контактні площини під аналоговий датчик повітряної швидкості та RSSI виведені на верхню сторону контролера
• USB інтерфейс, кнопка завантажувача та базер винесені на окрему плату для забезпечення зручності монтажу, обслуговування та налаштування борту
• Контролер шиєтьс всіма варіантами прошивок: ArduPilot, INAV и Betaflight
Загалом, цей контролер вийшов більш, ніж цікавим та універсальним для свого класу. При цьому не було пожертвувано ані якістю, ані функціоналом зі збереженням досить доступної ціни. Вважаємо, що даний контролер може виступати гарною вітчизняною заміною китайським комплектуючим, таким як Matek, SpeedyBee, Holybro, JHEMCU та інш. практично у всіх сетапах, які передбачають використання контролера на F4 процесорі.
Поради щодо усунення несправностей (відомі питання користувачів та їх вирішення):
Загалом, всі питання пов'язані з використанням польотника під ArduPilot + потужні ППРЧ вітчизняного виробництва. За іншими прошивками поки що критичних питань не виникало.
• Може мати місце можлива різноманітно-незрозуміла поведінка прошивки при прошиванні польотника з підключеною периферією через утиліту STM32CubeProgrammer - від загальної помилки SPI порту типу 0x4000 до різних окремих випадків | Вирішується загальною перепрошивкою з повністю відключеною периферією
• Швидше за все, у зв'язку з попереднім пунктом, можливе періодичне входження в BOOT режим на старті прошивки при підключеному та активному SBus вході з приймача | Ситуативне рішення - підіймати SBas із затримкою після старту / Більш радикальне - нормальна перепрошивка / Найрадикальніше (не підтверджено на 100%) - складання кастомної прошивки з правленим бутлоадером за наданими таргетами
• До польотника також підходить таргет від MatekF405-TE
• Шановні користувачі польотника, майте на увазі, що ваші 1-2Ватни ППРЧ цілком собі здатні вносити всілякі перешкоди і спотворення в схеми навколишніх модулів, тому один з хороших варіантів щодо цього - екранувати чутливі схеми від випромінювання передаючих антен.
!!! Варто ще взяти до уваги наявний фідбек по роботі з відомим ППРЧ після оновлення його (ППРЧ) прошивки (стосується взагалі 405-их польотників, а не тільки даного екземпляра) - є підозра, що з часом 405-й процесор не може впоратися зі збільшеним потоком даних від ППРЧ, що веде до непрогнозованої поведінки прошивки. Якщо ви стикалися з подібною проблемою та, більше того, у вас є дієве рішення – наша команда буде дуже вдячна за відгуки та можливий працюючий рецепт!
Комплектуючі для виробництва БПЛА, FPV квадрокоптерів та інших дронів можна купити в Україні з офіційною гарантією від виробника. ARMADA є частиною ініціативи з локалізації виробництва дронів в Україні та пропонує якісні альтернативи імпортним комплектуючим для дронів з наявністю товарів на складі в Україні. У нас ви можете замовити виготовлення компонентів за технічними характеристиками, що відповідатимуть потребам саме вашого проєкту — FPV-дронів, БПЛА чи іншої платформи. Українське виробництво комплектуючих БПЛА — офіційне, тож ми забезпечуємо поставки з ПДВ, повний пакет бухгалтерських документів для юридичних осіб, стабільну якість та гарантійне обслуговування.
-
Особливості
- Підтримка двух камер
- BEC для відеоканалу з урахуванням потужних VTX
- Вимикання живлення VTX через PinIO
- Підтримка вхідного живлення до 8s
- 11 PWM Виходів
- Підтримка LED
- Поновлений гіроскоп
- Зроблено в Україні
- Гарантійне обслуговування в Україні
-
Характеристики
- Основний контролер: STM32F405
- Призначення: БПЛА літакового типу
- Стабілізація: ICM42688P (6DOF 8KHz)
- Кількість выходів на мотори: 1
- Кількість выходів на серво: 11
- Кількість портів UART (общее): 6
- Кількість портів PinIO: 1
- Кількість портів I2C: 2
- Інвертор для Sbus: Так
- Інтерфейс периферії: UART; I2C; PWM; PINIO;
- Інтерфейс приймача: PPM; DSM2; DSMX; SBUS; SUMD; SUMH; XBUS; IBUS; JETIEXBUS; CRSF; SRXL; ELRS
- Протоколи: PWM; Oneshot125; Oneshot42; Multishot; Dshot150; Dshot300; Dshot600; DShot1200; Proshot1000;
- OSD: Вбудований AT7456
- BEC бортовий: 5В/3А
- BEC під VTX: 9-12В/3А
- BEC під серви: 5-7.2В/5А
- USB порт: USB-C
- Вхідна напруга: 11,1-29,6 В
- Монтажне кріплення: 30,5х30,5 мм
- Разміри монтажних отворів: 3 мм
- Разміри: 44 x 29 x 10 мм
- Вага: 20 г
- Модель: 2024 року
-

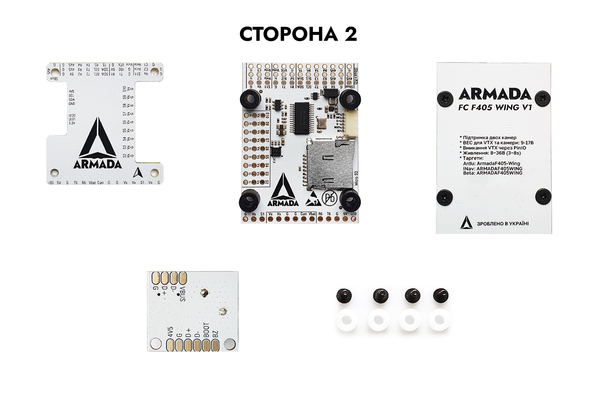

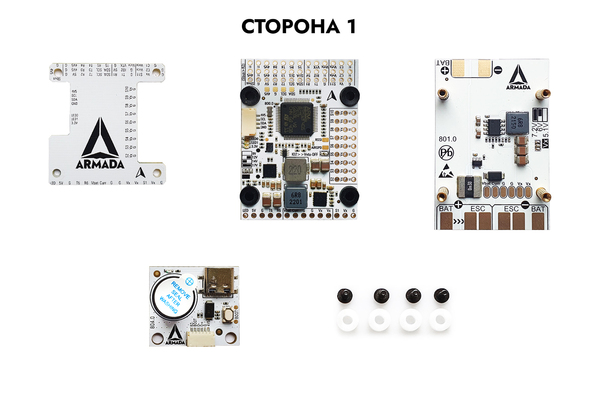

Комплектація
- Політний контролер - 1 шт
- Інтерфейсна плата - 1шт
- Шлейф інтерфейсної плати 200мм- 1шт
- Шлейф підключення I2C-периферії 200мм- 1шт
Система стабилизации
- Назначение
- Мультикоптеры
- Основной контроллер
- STM32F405
- Прошивка
- BetaFlight | INAV | Ardupilot
- Стабилизация
- ICM42688P (6DOF 8KHz)
- Компас
- Нет
- Барометр
- DPS310
- Количество PWM входов
- 0
- Количество PWM выходов
- 11
- Количество Servo выходов
- 11
- Количество портов UART (общее)
- 6
- Количество портов UART (с инвертором)
- 1
- Количество портов I2C
- 2
- Количество портов SPI
- 0
- Количество портов CAN
- 0
- Количество портов PinIO
- 1
- Интерфейс периферии
- UART | I2C | PINIO
- Интерфейс приёмника
- CRSF | FPORT | IBUS | IRC GHOST | JETIEXBUS | SBUS | DSM2 | DSMX | SUMD | SUMH | XBUS
- Протоколы
- PWM | Dshot150 | Dshot300 | Dshot600 | Multishot | Oneshot42 | Oneshot125 | Proshot1000
- OSD
- Встроенный AT7456
- USB порт
- Type-C
- PDB
- Есть
- Выход BEC 1
- 5 В / 3 А
- Выход BEC 2
- 9-17 В / 3 А
- Питание приёмника от USB
- 1 А
- Датчик напряжения батареи
- Есть
- Пищалка
- Есть
- Поддержка светодиодов
- Есть
- Отладочный интерфейс
- USB
- Входное напряжение
- 8 — 36 В
- Монтажное крепление
- 30,5х30,5 мм
- Размеры установочных отверстий
- 3 мм
- BlackBox
- SD-Card
- Размеры
- 44х29х10 мм
- Вес
- 20 г
Характеристики категорії — Rozetka.ua - Запчасти для радиоуправляемых моделей
- Вид
- Полетные контроллеры
- Назначение
- Для квадрокоптеров
- Страна-производитель товара
- Украина
Характеристики категорії — Prom.ua - Комплектующие для радиоуправляемых игрушек и моделей
- Тип
- Полетный контроллер
- Страна-производитель
- Украина
- Материал изготовления
- Пластик, металл, резина
Общие
- Страна бренда
- Україна
- Страна производства
- Україна
- Рекомендованный возраст
- Не для дітей
- Материалы
- пластик нетокс, метал, гума
- Гарантия
- 12 місяців. Зберігайте етикетку.
- Срок хранения
- Необмежений
- Содержит литиевый аккумулятор
- Ні
- Условия хранения
- у місці, що захищене від прямих сонячних променів; подалі від вогню, вологи, дітей; при температурі -10°C - +30°C.
- Предупреждение
- Оберігати від механічних ударів; використовуйте сумісну електроніку; перед підключенням периферії перевірте відповідність напруги; не перевантажуйте.
- Инструкция
- Встановіть плату контролера на шасі. Під'єднайте до контролера регулятор, приймач, мотори, навігаційні датчики та налаштуйте. Перевірте правильність підключення периферії.
- Единица измерения
- 1 шт
Весогабаритные характеристики
- Вес товара
- 28 г
- Длина товара
- 52 мм
- Ширина товара
- 35 мм
- Высота товара
- 15 мм
- Размеры товара
- 5,2x3,5x1,5 см
- Тип упаковки
- Пакет
- Вес в упаковке
- 0.031 кг
- Длина упаковки
- 10 см
- Ширина упаковки
- 8 см
- Высота упаковки
- 1 см
- Размеры упаковки
- 10х8х1 см
- Объём упаковки
- 0.0001 м. куб.
- Количество в ящике
- 1 шт
Техническая документация:
Приложения:
- Прошивка Betaflight 4.5.2 до польотного контролера ARMADA F405 WING V1 (формат hex) 437 KB
- Прошивка INAV 8.0.1 до польотного контролера ARMADA F405 WING V1 (формат hex) 682 KB
- Прошивка ArduPilot - plane 4.5.7 до польотного контролера ARMADA F405 WING V1 (формат hex) 1.01 MB
- Таргети основних прошивок до польотного контролера ARMADA F405 WING V1 (формат zip) 7.69 KB
