Представляем вашему вниманию полетный контроллер для БПЛА самолетного типа – ARMADA F405 WING V1.
Точнее всего будет назвать его локализованной и улучшенной версией всем известной линейки F4-ых (процессор STM32F405RGT6) полетных контроллеров для Fixed Wing типов БПЛА.
В ходе разработки технических характеристик продукта были максимально учтены все выдвигаемые требования производителей БПЛА к данного вида контроллерам:
• Напряжение входного питания от 3s до 8s (8V – 36V), что позволяет перекрыть достаточно большой диапазон размеров БПЛА и, конкретно, решений по силовой.
• Для расширения возможностей монтажа, силовые контакты под аккумулятор продублированы с противоположной стороны платы питания.
• На борту присутствуют три стабилизатора питания:
--- 5V - 3А – для питания бортовых систем. Также присутствует возможность питания приемника и периферии при подключении только к USB
--- 5.1V / 6V / 7.2V - 5А – для питания органов управления (сервоприводов)
Линия питания между ПДБ и платой контроллера дублирована по плюсовому и минусовому проводу для обеспечения надежности
--- 9V / 12V / 14V / 17В - 3А – для питания видеоканала
Стоит подробнее уточнить, что, во первых, данное решение позволяет использовать мощные передатчики (которіе требуют на вход питания более 12В) через стабилизатор напряжения, а не напрямую от батареи, что существенно влияет на качество питания, понижает количество помех от работі моторов и, следовательно, улучшает качество изображения.
Во вторых, в контроллере реализовано управление питанием видеоканала через режим user2 (PinIO, запаивается опциональная перемычка), что позволяет, при необходимости, выключить питание видеоканала с аппаратуры управления.
• Если управление питанием видеоканала не нужно, то перемычка не запаивается. Сами контакт PinIO для режима user2 выведен на плате отдельно
• Также реализована поддержка двух камер с переключением через режим user1 (PinIO, работает всегда), что позволяет разнести курсовую и обзорную камеры и использовать для них один видеоканал.
• На контактные площадки выведены все 6 UART-ов, что позволяет гибко реализовывать любые варианты сетапов по периферии.
• На R2 добавлен инвертор для поддержки традиционных приемников с SBUS (выведено отдельной контактной площадкой) и т.п., что в принципе расширяет возможные варианты реализаций по каналу управления.
• Контроллер поддерживает 11 PWM выходов.
• Присутствует поддержка управления адресуемыми светодиодами (выведено отдельной группой контактов)
• Интерфейс I2C реализован параллельно как разъёмом, так и несколькими комплектами контактных площадок, для различных вариантов решений.
• Опциональные контактные площадки под аналоговый датчик воздушной скорости и RSSI выведены на верхнюю сторону контроллера
• USB интерфейс, кнопка загрузчика и баззер вынесены на отдельную плату для обеспечения удобства монтажа, обслуживания и настройки борта
• Контроллер шьется любой из трёх актуальных прошивок: ArduPilot, INAV и Betaflight
В целом, данный контроллер получился более, чем интересным и универсальным для своего класса. При этом не было пожертвовано ни качеством, ни функционалом, при достаточно доступной цене. Считаем, данный контроллер может послужить хорошей отечественной заменой китайским комплектующим, таким как Matek, SpeedyBee, Holybro, JHEMCU и др. практически во всех сетапах, которые предполагают использование контроллера на F4 процессоре.
Комплектующие для производства БПЛА, FPV квадрокоптеров и других дронов можно купить в Украине с официальной гарантией от производителя. ARMADA является частью инициативы по локализации производства дронов в Украине и предлагает качественные альтернативы импортным комплектующим для дронов с наличием товаров на складе в Украине. У нас вы можете заказать изготовление компонентов по техническим характеристикам, которые будут отвечать потребностям вашего проекта — FPV-дронов, БПЛА или другой платформы. Украинское производство комплектующих БПЛА официальное, поэтому мы обеспечиваем поставки по НДС, полный пакет бухгалтерских документов для юридических лиц, стабильное качество и гарантийное обслуживание.
-
Особенности
- Поддержка двух камер
- Настраиваемый BEC для видеоканала с учетом мощных VTX
- Отключение питания VTX через PinIO
- Поддержка входного питания до 8s
- 11 PWM Выходов
- Поддержка LED
- Обновленный гироскоп
- Сделано в Украине
- Гарантийное обслуживание в Украине
-
Характеристики
- Основной контроллер: STM32F405
- Назначение: БПЛА самолетного типа
- Стабилизация: ICM42688P (6DOF 8KHz)
- Количество выходов на моторы: 1
- Количество выходов на серво: 11
- Количество портов UART (общее): 6
- Количество портов PinIO: 1
- Количество портов I2C: 2
- Инвертор для Sbus: Есть
- Интерфейс периферии: UART; I2C; PWM; PINIO;
- Интерфейс приёмника: PPM; DSM2; DSMX; SBUS; SUMD; SUMH; XBUS; IBUS; JETIEXBUS; CRSF; SRXL; ELRS
- Протоколы: PWM; Oneshot125; Oneshot42; Multishot; Dshot150; Dshot300; Dshot600; DShot1200; Proshot1000;
- OSD: Встроенный AT7456
- BEC борта: 5В/3А
- BEC для VTX: 9-17В/3А
- BEC для серв: 5-7.2В/5А
- USB порт: USB-C
- Входное напряжение: 8-36 В
- Монтажное крепление: 30,5х30,5 мм
- Размеры установочных отверстий: 3 мм
- Размеры: 44 x 29 x 10 мм
- Вес: 20 г
- Модель: 2024 года
-

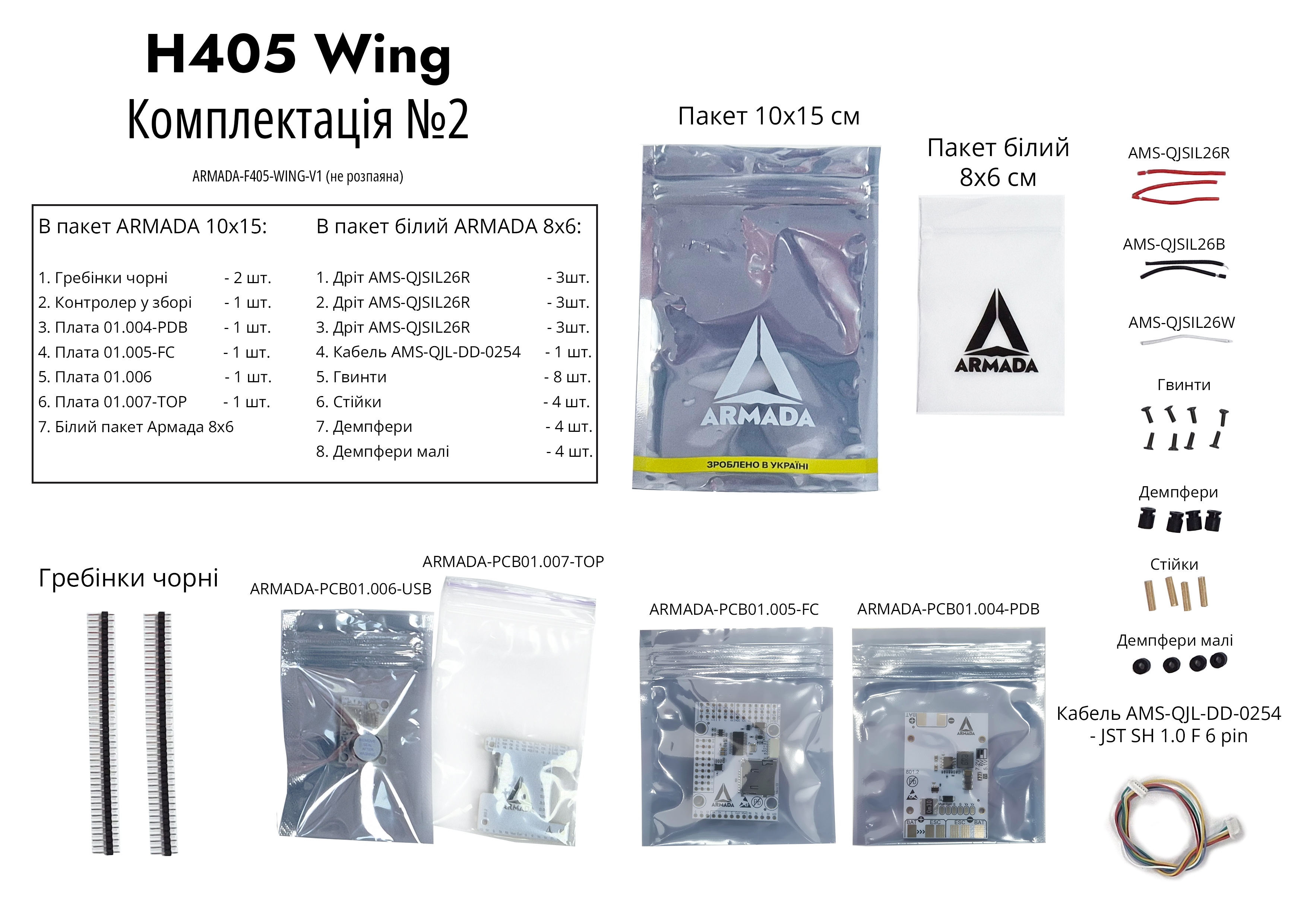

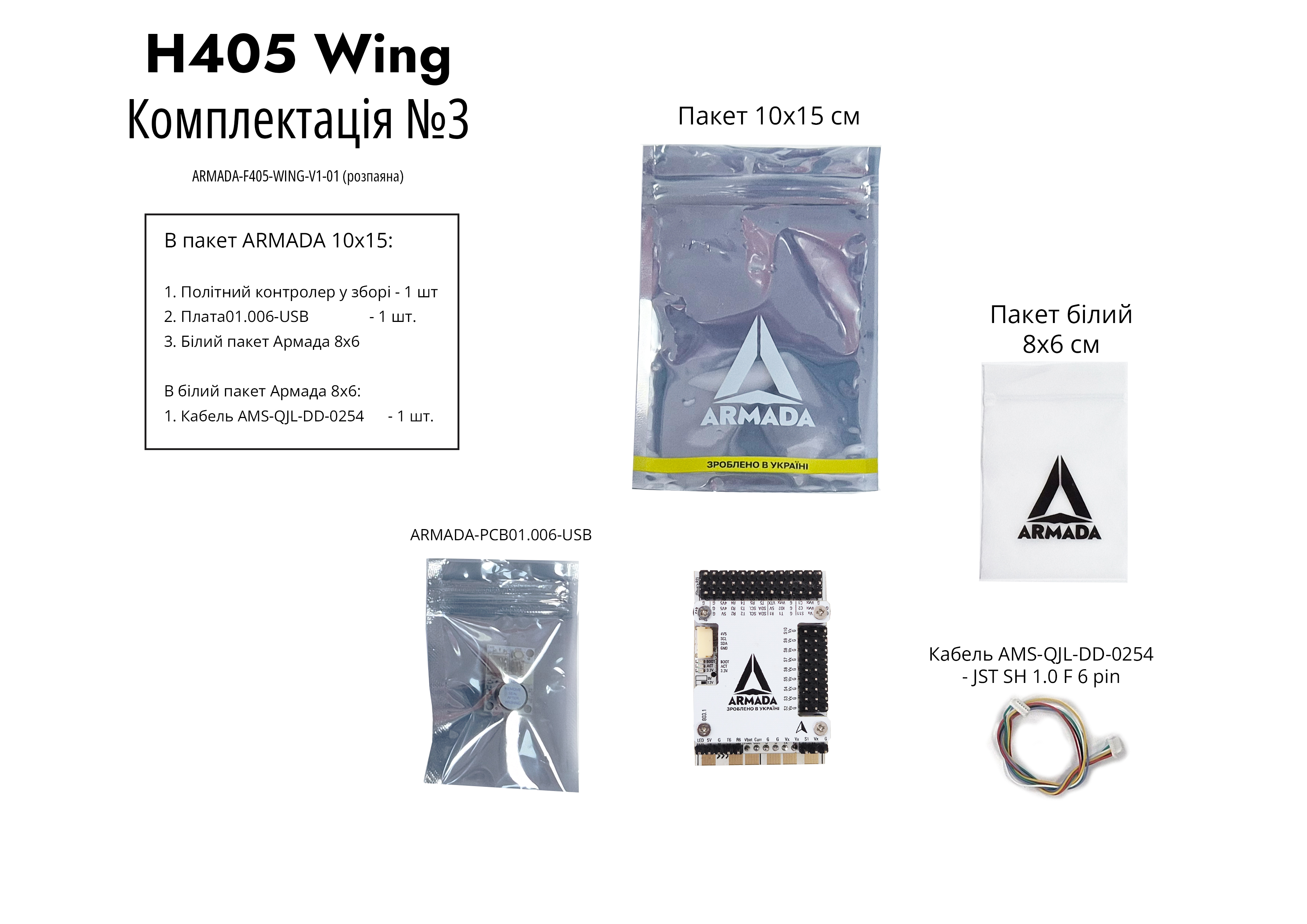

Комплектация
- Полётный контроллер - 1 шт
- Интерфейсная плата - 1шт
- Шлейф интерфейсной платы - 1шт
- Планки контактные 40pin - 3шт
Система стабилизации
- Назначение
- Мультикоптеры
- Основной контроллер
- STM32F405
- Прошивка
- BetaFlight | INAV | Ardupilot
- Стабилизация
- ICM42688P (6DOF 8KHz)
- Компас
- Нет
- Барометр
- DPS310
- Количество PWM входов
- 0
- Количество PWM выходов
- 11
- Количество Servo выходов
- 11
- Количество портов UART (общее)
- 6
- Количество портов UART (с инвертором)
- 1
- Количество портов I2C
- 2
- Количество портов SPI
- 0
- Количество портов CAN
- 0
- Количество портов PinIO
- 1
- Интерфейс периферии
- UART | I2C | PINIO
- Интерфейс приёмника
- CRSF | FPORT | IBUS | IRC GHOST | JETIEXBUS | SBUS | DSM2 | DSMX | SUMD | SUMH | XBUS
- Протоколы
- PWM | Dshot150 | Dshot300 | Dshot600 | Multishot | Oneshot42 | Oneshot125 | Proshot1000
- OSD
- Встроенный AT7456
- USB порт
- Type-C
- PDB
- Есть
- Выход BEC 1
- 5 В / 3 А
- Выход BEC 2
- 9-17 В / 3 А
- Питание приёмника от USB
- 1 А
- Датчик напряжения батареи
- Есть
- Пищалка
- Есть
- Поддержка светодиодов
- Есть
- Отладочный интерфейс
- USB
- Входное напряжение
- 8 — 36 В
- Монтажное крепление
- 30,5х30,5 мм
- Размеры установочных отверстий
- 3 мм
- BlackBox
- SD-Card
- Размеры
- 44х29х10 мм
- Вес
- 20 г
Характеристики категории — Rozetka.ua - Запчасти для радиоуправляемых моделей
- Вид
- Полетные контроллеры
- Назначение
- Для квадрокоптеров
- Страна-производитель товара
- Украина
Характеристики категории — Prom.ua - Комплектующие для радиоуправляемых игрушек и моделей
- Тип
- Полетный контроллер
- Страна-производитель
- Украина
- Материал изготовления
- Пластик, металл, резина
- Страна бренда
- Україна
- Страна производства
- Україна
- Рекомендованный возраст
- Не для дітей
- Материалы
- пластик нетокс, метал, гума
- Гарантия
- 1 місяць. Зберігайте етикетку.
- Срок хранения
- Необмежений
- Содержит литиевый аккумулятор
- Ні
- Условия хранения
- у місці, що захищене від прямих сонячних променів; подалі від вогню, вологи та дітей; при температурі -10°C - +30°C.
- Предупреждение
- Оберігати від механічних ударів; використовуйте сумісну електроніку; перед підключенням периферії перевірте відповідність напруги; не перевантажуйте.
- Инструкция
- Під'єднайте до контролера регулятор обертів, приймач та іншу периферію. Дотримуйтесь інструкцій та використовуйте за призначенням.
- Единица измерения
- 1 шт
Весогабаритные характеристики
- Вес товара
- 28 г
- Длина товара
- 52 мм
- Ширина товара
- 35 мм
- Высота товара
- 15 мм
- Размеры товара
- 5,2x3,5x1,5 см
- Тип упаковки
- Пакет
- Вес в упаковке
- 0.031 кг
- Длина упаковки
- 10 см
- Ширина упаковки
- 8 см
- Высота упаковки
- 1 см
- Размеры упаковки
- 10х8х1 см
- Объём упаковки
- 0.0001 м. куб.
- Количество в ящике
- 1 шт
Техническая документация:
Приложения:
- Прошивка Betaflight 4.5.2 до польотного контролера ARMADA F405 WING V1 (формат hex) 437 KB
- Прошивка INAV 8.0.1 до польотного контролера ARMADA F405 WING V1 (формат hex) 682 KB
- Прошивка ArduPilot - plane 4.5.7 до польотного контролера ARMADA F405 WING V1 (формат hex) 1.01 MB
