Полетный стек Галичина F405 V2 ICM42688P 55A_BLJ 3-6s (контроллер и регулятор для коптера)

Артикул: GAL-0001 Штрихкод: 2722734878714 Бренд: 603 700
Похожие

Полетный стек Галичина F405 V2 55A_BLJ является готовым решением для управлением квадро или гексакоптером размером от 4 до 10 дюймов.
Контроллер полёта Львів F405 V2 это новая, переработанная версия полетного контроллера украинского производства, в которой были учтены многочисленные пожелания и предложения производителей дронов и военных.
Данный стек, на наш взгляд, является в своей нише и на текущий момент одним из лучших вариантов стеков украинского производства по соотношению цена/качество.
Схема переработана под использование более актуального акселерометра ICM42688P. Для удобства настройки питание приемника теперь может осуществляться без батареи, от USB подключения. Расположение контактных площадок теперь больше способствует удобному и аккуратному монтажу на коптере.

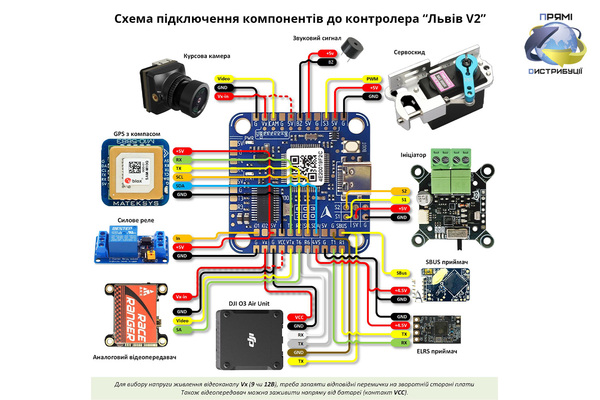

Из важных доработок стоит выделить отдельный BEC для питания видеоканала с выбором вольтажа (9 или 12в) - это существенно улучшит качество питания видеоканала и уменьшит наводки от работы моторов. Добавленная поддержка третьей серво позволяет реализовать одновременное подключение инициатора и, например, управление углом курсовой камеры. С помощью двух отдельных выходов PinIO можно, например, реализовать управление питанием видеоканала и другой периферии. Для подключения инициатора выходы на первую и вторую серво скомпонованы в отдельный разъем на обратной стороне полетника. На RX5 оставлен инвертор для возможности поддержки SBUS, что наряду с современніми ELRS позволяет использовать большой набор традиционных приемников. Все остальные доступные UART-ы выведены на контактные площадки для подключения различных сенсоров или дополнительных систем контроля и управления типа систем донаведения.
Регулятор 4-в-1 Франківськ V1 3-6s 4x55A BlueJay также хорошо подойдет для контроля силовой дронов от 4 до 10 дюймов, с некоторыми ограничениями по настройке/нагрузке на больших размерах.
Это вторая версия регулятора оборотов, с некоторыми минорными модификациями печатной платы с учетом замечаний сборщиков - отсутствует перфорация на силовых площадках, что исключает протекание олова при сборке. Цвет платы поменялся на синий.
В контроллере реализовна традиционная схемотехника, построенная на базе 8-ми битного контроллера EFM8BB21 с драйвером FD6288Q, который шьется прошивкой BLHeli_S с открытым исходным кодом. Соответственно, регулятор можно прошивать и модернизированной прошивкой Bluejay, что позволяет использовать функционал двухстороннего протокола DShot для лучшего контроля состояния регулятора и принципиального улучшения стабилизации дрона в полете. В качестве силовых ключей использованы проверенные временем QN3109.
В целом, с учетом стоимости данного стека, ему трудно подобрать качественных конкурентов в его "весовой категории" как среди именитых брендов типа T-Motor, Hobbywing, Diatone или Matek, так и среди более бюджетных китайских "собратьев".

Полетные стеки, контроллеры, регуляторы и другую комплектующую электронику для FPV квадрокоптеров украинского производства можно купить официально и с гарантией.

  • Особенности
    • Продуманное расположение контактных площадок
    • Отдельный BEC для видеоканала 9/12в
    • Поддержка до 6-ти моторов
    • Поддержка до 3-х сервоприводов
    • Интерфейсы PinIO
    • Разъем для подключения инициатора
    • Удобный монтаж
    • Высокое качество по безальтернативной цене
    • Производство Украина
  • Характеристики
    • Основной контроллер: STM32F405
    • Назначение: Мультикоптеры
    • Прошивка: Betaflight (Lviv/MODULE149v2)
    • Стабилизация: ICM42688P (6DOF 8KHz)
    • Количество выходов на моторы: 6
    • Количество выходов на серво: 3
    • Количество портов UART (общее): 6
    • Количество портов PinIO: 2
    • Количество портов I2C: 1
    • Инвертор для Sbus: Есть (R5)
    • Интерфейс периферии: UART; I2C; PWM; PINIO;
    • Интерфейс приёмника: PPM; DSM2; DSMX; SBUS; SUMD; SUMH; XBUS; IBUS; JETIEXBUS; CRSF; SRXL; ELRS
    • Протоколы: PWM; Oneshot125; Oneshot42; Multishot; Dshot150; Dshot300; Dshot600; DShot1200; Proshot1000;
    • Выход на регулятор 4-в-1: Есть
    • OSD: Встроенный AT7456
    • BEC борта: 5В/3А
    • BEC для VTX: 9-12В/2А
    • Вход RSSI: Нет
    • Питание сателлита: нет
    • USB порт: USB-C
    • Входное напряжение: 11,1-22,2 В
    • Монтажное крепление: 30,5х30,5 мм
    • Размеры установочных отверстий: 3 мм
    • Размеры: 38х38х7 мм
    • Вес: 11,2 г
    • Тип: Регулятор бесколлекторный
    • Назначение: Мультикоптеры
    • Питание: 12,6 - 25,2 В
    • Номинальный ток: 55 А
    • Пиковый ток: 65 А
    • Наличие BEC: Нет
    • Влагозащита: Нет
    • Сенсорный: Нет
    • Тип управления двигателем: ШИМ
    • Протоколы управления: DSHOT1200; DSHOT300; DSHOT600;
    • Охлаждение: Пассивное, воздушное
    • Частота PWM: 24 КГц
    • Прошивка: BlueJay 8bit
    • Тип сборки регулятора: 4-в-1 независимый
    • Монтажное крепление: 30,5х30,5 мм
    • Размеры установочных отверстий: 3 мм
    • Размеры: 45,6х45,6х6,5 мм
    • Вес: 37,5 г
    • Общий вес: 47,4 г
    • Модель: 2024 года
  • Комплектация
    • Полётный контроллер - 1 шт
    • Регулятор оборотов - 1 шт
    • Соединительный шлейф 35мм - 1 шт
    • Демпфирующие втулки - 9шт
    • Монтажные болты М3x25мм - 4шт
    • Нейлоновые гайки М3 - 5шт
    • Силовые провода 12AWG 100мм - 2шт
    • Силовой разьем XT60H-M - 1шт
    • Конденсатор 1000uF 35V - 1шт
Все характеристики:

Система стабилизации

Назначение
Мультикоптеры
Основной контроллер
STM32F4
Прошивка
BetaFlight | CleanFlight | ButterFlight | INAV
Стабилизация
ICM42688P (6DOF 8KHz)
Компас
Нет
Барометр
Да
Количество PWM входов
0
Количество PWM выходов
6
Интерфейс периферии
UART | I2C | PINIO
Интерфейс приёмника
PPM | DSM2 | DSMX | S.BUS | SUMD | SUMH | XBUS | IBUS | JETIEXBUS | CRSF | SRXL
Протоколы
PWM | Oneshot125 | Oneshot42 | Multishot | Dshot150 | Dshot300 | Dshot600 | DShot1200 | Proshot1000
Количество портов UART (общее)
6
Количество портов I2C
1
Количество портов SPI
0
Количество портов CAN
0
OSD
Встроенный AT7456
Выход на регулятор 4-в-1
Есть
USB порт
Есть
PDB
Нет
Выход BEC 1
5 В
Выход BEC 2
12 В
Датчик тока
Внешний
Датчик напряжения батареи
Есть
Пищалка
Внешняя
Отладочный интерфейс
USB
Входное напряжение
7.4 — 22.2 В
Монтажное крепление
30,5х30,5 мм
Размеры установочных отверстий
3 мм
BlackBox
Есть
Количество портов UART (с инвертором)
1
Питание приёмника от USB
Да
Размеры
38х38х7 мм
Вес
11,2 г

Регулятор

Производитель
Украина
Тип
Бесколлекторный
Назначение
Мультикоптеры
Питание
11.1 — 25.2 В
Номинальный ток
55 А
Пиковый ток
65 А
Наличие BEC
Нет
Влагозащита
Нет
Сенсорный
Нет
Тип управления двигателем
ШИМ
Протоколы управления
DSHOT1200 | DSHOT300 | DSHOT600
Охлаждение
Пассивное, воздушное
Частота PWM
24 КГц
Контроллер
EFM8BB21
Прошивка
BlueJay 8bit
Драйвер
FD6288Q
Силовые ключи
QN3109
Монтажное крепление
30,5х30,5 мм
Тип сборки регулятора
4-в-1 независимый
Размеры
45,6х45,6х6,5 мм
Вес
37.5 г
Сведения о товаре:
Страна бренда
Україна
Страна производства
Україна
Рекомендованный возраст
Не для дітей
Материалы
пластик нетокс, метал, гума
Гарантия
1 місяць. Зберігайте етикетку.
Срок хранения
Необмежений
Содержит литиевый аккумулятор
Ні
Условия хранения
у місці, що захищене від прямих сонячних променів; подалі від вогню, вологи та дітей; при температурі -10°C - +30°C.
Предупреждение
Оберігати від механічних ударів; використовуйте сумісну електроніку; перед підключенням периферії перевірте відповідність напруги; не перевантажуйте.
Инструкция
Під'єднайте стек до двигунів, батареї та приймача. Перший запуск виконуйте без пропеллера. Для зміни напрямку обертання мотора - поміняйте місцями два будь-які його фазні дроти.
