Полетный контроллер для квадрокоптера Львів F405 V2 ICM42688P
наличии
Полетный контроллер Львів F405 V2
-
Полётный контроллер HOBBYWING XRotor F4 G3 для мультикоптеров
HW31003001 1950 грн Есть в наличии
Контроллер полёта Львів F405 V2 предназначен для использования на квадро и гексакоптерах в размерах от 4 до 10 дюймов. Это уже, фактически, третья, переработанная версия полетного контроллера украинского производства, в которой были учтены многочисленные пожелания и предложения производителей дронов и военных.
Данный контроллер, на наш взгляд, является в своей нише и на текущий момент одним из лучших вариантов контроллеров украинского производства по соотношению цена/качество.
Схема переработана под использование более актуального акселерометра ICM42688P. Для удобства настройки питание приемника теперь может осуществляться без батареи, от USB подключения. Расположение контактных площадок теперь больше способствует удобному и аккуратному монтажу на коптере.

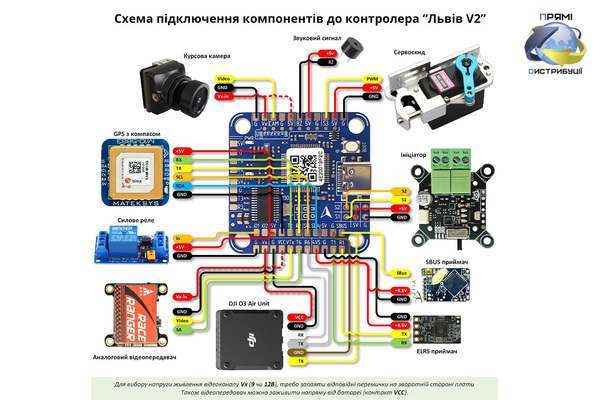

Из важных доработок стоит выделить отдельный BEC для питания видеоканала с выбором вольтажа (9 или 12в) - это существенно улучшит качество питания видеоканала и уменьшит наводки от работы моторов. Добавленная поддержка третьей серво позволяет реализовать одновременное подключение инициатора и, например, управление углом курсовой камеры. С помощью двух отдельных выходов PinIO можно, например, реализовать управление питанием видеоканала и другой периферии. Для подключения инициатора выходы на первую и вторую серво скомпонованы в отдельный разъем на обратной стороне полётника. На RX5 оставлен инвертор для возможности поддержки SBUS, что наряду с современніми ELRS позволяет использовать большой набор традиционных приемников. Все остальные доступные UART-ы выведены на контактные площадки для подключения различных сенсоров или дополнительных систем контроля и управления типа систем донаведения.
В целом, не смотря на отсутствие дополнительных современных удобств, таких, как настройка контроллера через блютуз или просто отдельный выхода для подключения адресуемых светодиодов, контроллер является весьма неплохим конкурентом таким традиционным полётникам на F4 процессоре, как SpeedyBee, Diatone, Holybro и др.
Полетные стеки, контроллеры, регуляторы и другую комплектующую электронику для FPV квадрокоптеров украинского производства можно купить официально и с гарантией.
-
Особенности
- Продуманное расположение контактных площадок
- Обновленный гироскоп
- Отдельный BEC для видеоканала
- Поддержка до 6-ти моторов
- Поддержка до 3-х сервоприводов
- Два интерфейса PinIO
- Отдельный разъем для подключения инициатора
- Производство Украина
-
Характеристики
- Основной контроллер: STM32F405
- Назначение: Мультикоптеры
- Прошивка: Betaflight (Lviv/MODULE149v2)
- Стабилизация: ICM42688P (6DOF 8KHz)
- Количество выходов на моторы: 6
- Количество выходов на серво: 3
- Количество портов UART (общее): 6
- Количество портов PinIO: 2
- Количество портов I2C: 1
- Инвертор для Sbus: Есть (R5)
- Интерфейс периферии: UART; I2C; PWM; PINIO;
- Интерфейс приёмника: PPM; DSM2; DSMX; SBUS; SUMD; SUMH; XBUS; IBUS; JETIEXBUS; CRSF; SRXL; ELRS
- Протоколы: PWM; Oneshot125; Oneshot42; Multishot; Dshot150; Dshot300; Dshot600; DShot1200; Proshot1000;
- Выход на регулятор 4-в-1: Есть
- OSD: Встроенный AT7456
- BEC борта: 5В/3А
- BEC для VTX: 9-12В/2А
- Вход RSSI: Нет
- Питание сателлита: нет
- USB порт: USB-C
- Входное напряжение: 11,1-22,2 В
- Монтажное крепление: 30,5х30,5 мм
- Размеры установочных отверстий: 3 мм
- Размеры: 38х38х7 мм
- Вес: 11,2 г
- Модель: 2024 года
-
Комплектация
- Полётный контроллер - 1 шт
- Соединительный шлейф 35мм - 1 шт
- Демпфирующие втулки - 4шт
Система стабилизации
- Назначение
- Мультикоптеры
- Основной контроллер
- STM32F405
- Прошивка
- BetaFlight | INAV | Ardupilot
- Стабилизация
- ICM42688P (6DOF 8KHz)
- Компас
- Нет
- Барометр
- DPS310
- Количество PWM входов
- 0
- Количество PWM выходов
- 6
- Количество Servo выходов
- 3
- Количество портов UART (общее)
- 6
- Количество портов UART (с инвертором)
- 1
- Количество портов I2C
- 1
- Количество портов SPI
- 0
- Количество портов CAN
- 0
- Количество портов PinIO
- 2
- Интерфейс периферии
- UART | I2C | PINIO
- Интерфейс приёмника
- CRSF | FPORT | IBUS | IRC GHOST | JETIEXBUS | SBUS | DSM2 | DSMX | SUMD | SUMH | XBUS
- Протоколы
- PWM | Dshot150 | Dshot300 | Dshot600 | Multishot | Oneshot42 | Oneshot125 | Proshot1000
- OSD
- Встроенный AT7456
- Поддержка DJI Air Unit
- Есть
- Выход на регулятор 4-в-1
- Есть
- USB порт
- Type-C
- PDB
- Нет
- Выход BEC 1
- 5 В / 3 А
- Выход BEC 2
- 9-12 В / 2 А
- Питание Сателлита
- Нет
- Питание приёмника от USB
- 1 А
- Питание GPS от USB
- Нет
- Датчик тока
- Внешний
- Датчик напряжения батареи
- Есть
- Вход RSSI
- Нет
- Пищалка
- Внешняя
- Поддержка светодиодов
- Нет
- Отладочный интерфейс
- USB
- Входное напряжение
- 7.4 — 25.2 В
- Монтажное крепление
- 30,5х30,5 мм
- Размеры установочных отверстий
- 3 мм
- BlackBox
- SD-Card
- Размеры
- 38х38х7 мм
- Вес
- 11,2 г
- Страна бренда
- Україна
- Страна производства
- Україна
- Рекомендованный возраст
- Не для дітей
- Материалы
- пластик нетокс, метал, гума
- Гарантия
- 1 місяць. Зберігайте етикетку.
- Срок хранения
- Необмежений
- Содержит литиевый аккумулятор
- Ні
- Условия хранения
- у місці, що захищене від прямих сонячних променів; подалі від вогню, вологи та дітей; при температурі -10°C - +30°C.
- Предупреждение
- Оберігати від механічних ударів; використовуйте сумісну електроніку; перед підключенням периферії перевірте відповідність напруги; не перевантажуйте.
- Инструкция
- Під'єднайте до контролера регулятор обертів, приймач та іншу периферію. Дотримуйтесь інструкцій та використовуйте за призначенням.
- Единица измерения
- 1 шт
Весогабаритные характеристики
- Тип упаковки
- Коробка
- Вес в упаковке
- 0.025 кг
- Длина упаковки
- 9 см
- Ширина упаковки
- 7 см
- Высота упаковки
- 4 см
- Размеры упаковки
- 9х7х4 см
- Объём упаковки
- 0.00025 м. куб.
- Количество в ящике
- 10 шт
- Вес ящика
- 0.604 кг
- Длина ящика
- 22 см
- Ширина ящика
- 21 см
- Высота ящика
- 7 см
- Размеры ящика
- 22х21х7 см
- Объём ящика
- 0.00323 м. куб.
