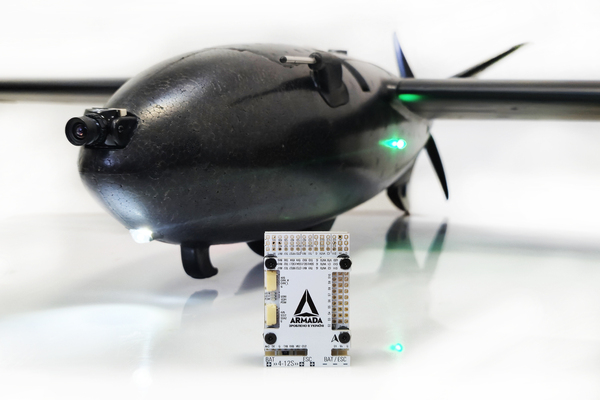

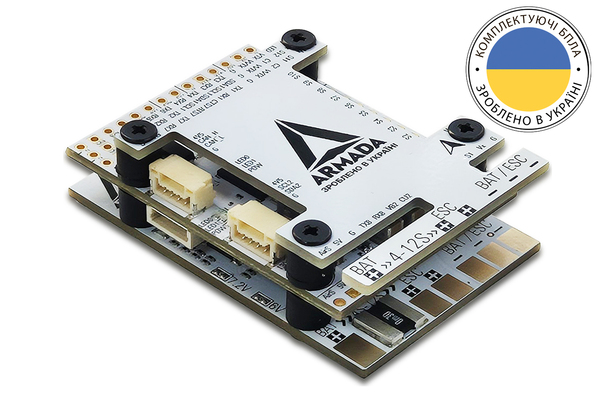

Представляем вашему вниманию новый полетный контроллер для БПЛА самолетного типа – ARMADA H743 WING V1.
По аналогии с ранее представленным "младшим братом" на F4 процессоре, его также можно назвать локализованной и улучшенной версией известной линейки уже F7-ых (процессор STM32H743VIH6) полетных контроллеров для Fixed Wing типов БПЛА.
В ходе разработки технических характеристик продукта были максимально учтены все выдвигаемые требования производителей БПЛА к данного вида контроллерам:
• Напряжение входного питания от 3s до 12s (8V – 55V), что, по сравнению с прототипом, безусловно, дает намного более широкий выбор по конфигурации силовой компоненты на БПЛА.

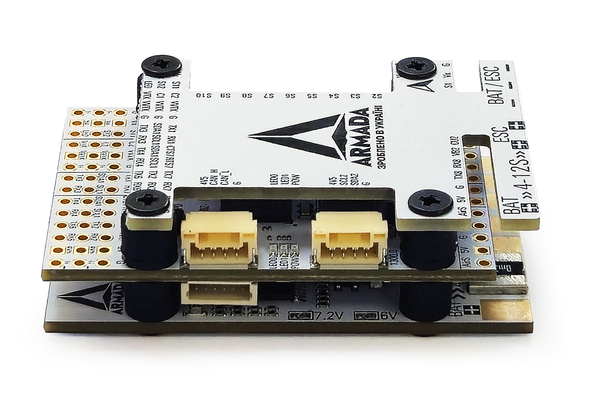

• На борту присутствуют три стабилизатора питания:
--- 5V - 3А – для питания бортовых систем. Также присутствует возможность питания приемника и периферии при подключении только к USB
--- 5.1V / 6V / 7.2V - 5А – для питания органов управления (сервоприводов)
Есть дублировании линии питания по плюсовому и минусовому контактам на ПДБ для возможности обеспечения избыточности по питанию для серв на основную плату полетного контроллера или для вывода на отдельную плату питания.
--- 9V / 12V / 17В - 3А – для питания видеоканала
Стоит подробнее уточнить, что, во первых, данное решение позволяет использовать мощные передатчики (которые требуют на вход питания более 12В) через стабилизатор напряжения, а не напрямую от батареи, что существенно влияет на качество питания, понижает количество помех от работы моторов и, следовательно, улучшает качество изображения.
Во вторых, в контроллере реализовано управление питанием видеоканала через режим user2 (PinIO, запаивается опциональная перемычка), что позволяет, при необходимости, выключить питание видеоканала с аппаратуры управления.
• Если управление питанием видеоканала не нужно, то перемычка не запаивается.
• Имеется поддержка двух камер с переключением через режим user1 (PinIO, работает всегда), что позволяет разнести курсовую и обзорную камеры и использовать для них один видеоканал.

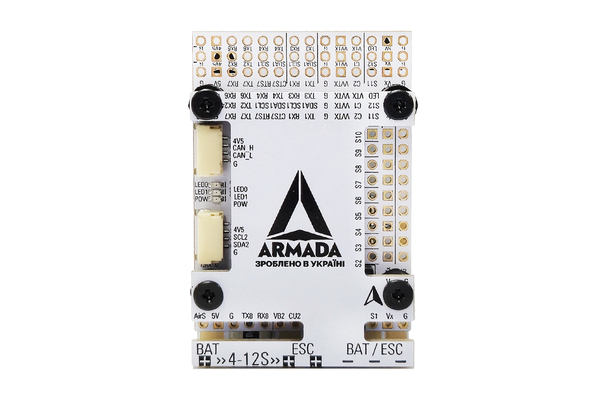

• На контактные площадки и разъемы выведено большое количество периферийных портов: 7 x UART-ов, 2 x I2C порта, CAN-шина, SPI интерфейс (SPI3) и т.п., что, в совокупности, позволяет гибко реализовывать любые варианты сетапов по периферии.
• Интерфейс I2C2 реализован параллельно как разъёмом, так и несколькими комплектами контактных площадок, для различных вариантов решений.
• Также в контроллере реализовано 6 x ADC (вход на аналогово-цифровой преобразователь) входов, что позволяет контроллеру обрабатывать аналоговый сигнал со следующих датчиков: VBat, Current, VB2, CU2, RSSI и AirSpeed.
• Т.к. процессор имеет встроенные инверторы по каждому UART-у, необходимую периферию (типа SBas приемника, шины SmartPort и т.п.) можно подключать на любой Rx/Tx порт, что также существенно расширяет возможности по выбору бортового оборудования.
• Контроллер поддерживает 12 PWM выходов.
• Присутствует поддержка управления адресуемыми светодиодами (выведено отдельной группой контактов)
• USB интерфейс, кнопка загрузчика и баззер вынесены на отдельную плату для обеспечения удобства монтажа, обслуживания и настройки борта
• Контроллер шьется соответствующими актуальными прошивоками ArduPilot и INAV
Данный контроллер получился более, чем конкурентным для своего класса. При этом даже с выигрышем по функционалу, при достаточно доступной цене. Считаем, данный контроллер послужит хорошей отечественной заменой китайским комплектующим, таким как Matek, Holybro, их клонам и др., практически во всех сетапах, которые предполагают использование контроллера на более мощном F7 процессоре.
Комплектующие для производства БПЛА, FPV квадрокоптеров и других дронов можно купить в Украине с официальной гарантией от производителя. ARMADA является частью инициативы по локализации производства дронов в Украине и предлагает качественные альтернативы импортным комплектующим для дронов с наличием товаров на складе в Украине. У нас вы можете заказать изготовление компонентов по техническим характеристикам, которые будут отвечать потребностям вашего проекта — FPV-дронов, БПЛА или другой платформы. Украинское производство комплектующих БПЛА официальное, поэтому мы обеспечиваем поставки по НДС, полный пакет бухгалтерских документов для юридических лиц, стабильное качество и гарантийное обслуживание.
-

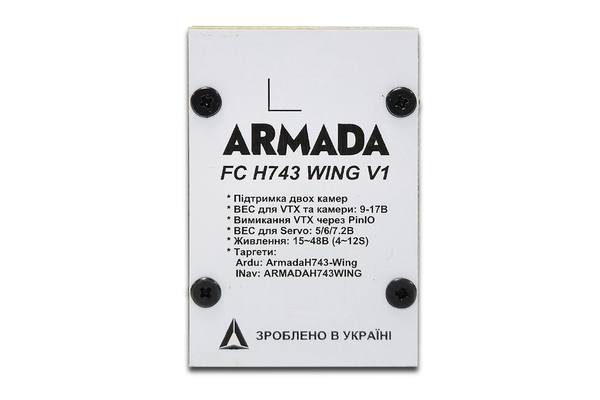

Особенности
- Поддержка двух камер
- Достаточно памяти процессора для поддержки скриптов
- Настраиваемый BEC для видеоканала с учетом мощных VTX
- Отключение питания VTX через PinIO
- Поддержка входного питания до 12s
- 12 PWM Выходов
- Поддержка LED
- Пара обновленных гироскопов для более точного позиционирования
- Сделано в Украине
- Гарантийное обслуживание в Украине
-
Характеристики
- Основной контроллер: STM32H743VIH6
- Назначение: БПЛА самолетного типа
- Стабилизация: 2 x ICM42688P (6DOF 8KHz)
- Количество выходов на моторы: 1
- Количество выходов на серво: 12
- Количество портов UART (общее): 7
- Количество портов I2C: 2
- Количество портов CAN: 1
- Количество портов SPI: 1
- Инвертор для Sbus: Есть
- Интерфейс периферии: PWM; UART; I2C; CAN; SPI
- Интерфейс приёмника: PPM; DSM2; DSMX; SBUS; SUMD; SUMH; XBUS; IBUS; JETIEXBUS; CRSF; SRXL; ELRS
- Протоколы: PWM; Oneshot125; Oneshot42; Multishot; Dshot150; Dshot300; Dshot600; DShot1200; Proshot1000;
- OSD: Встроенный AT7456
- BEC борта: 5В/3А
- BEC для VTX: 9-17В/3А
- BEC для серв: 5-7.2В/5А
- USB порт: USB-C
- Входное напряжение: 8-55 В
- Монтажное крепление: 30,5х30,5 мм
- Размеры установочных отверстий: 3 мм

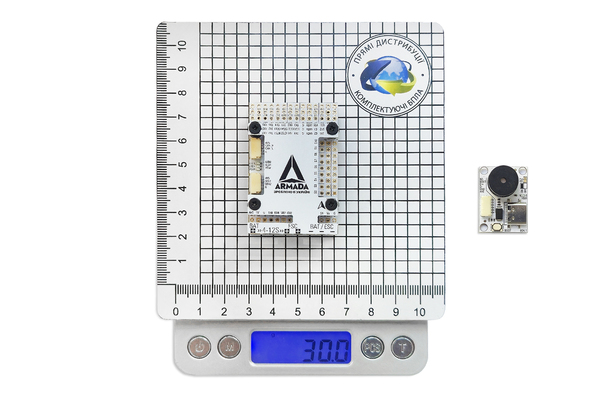

- Размеры: 44 x 29 x 10 мм
- Вес: 20 г
- Модель: 2025 года
-

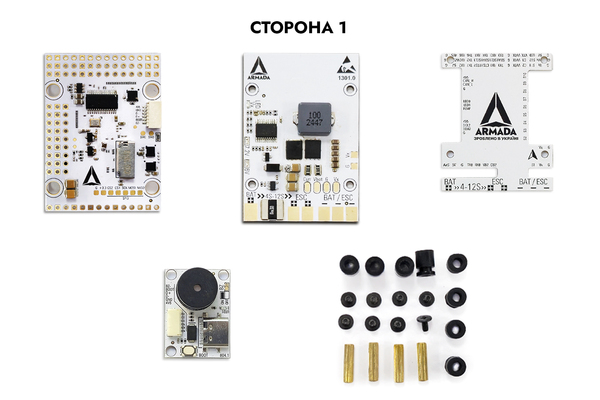

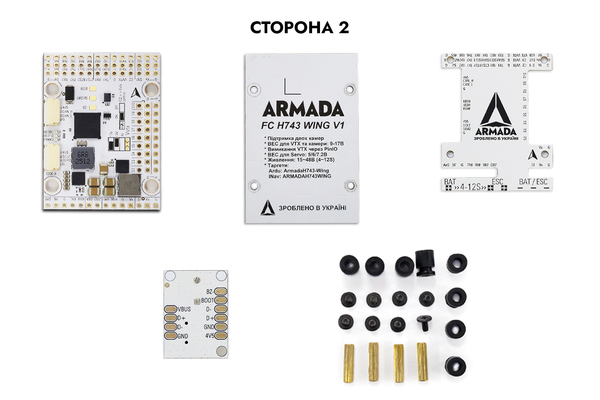

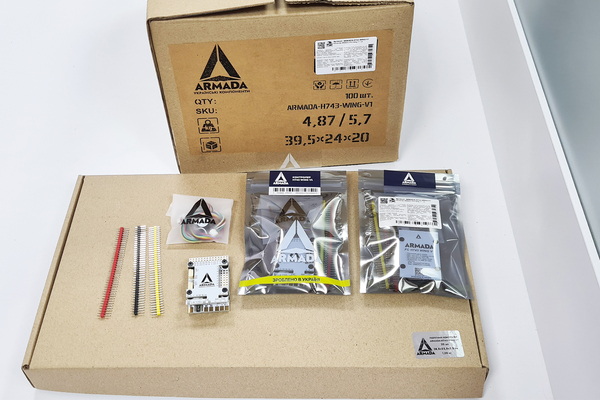

Комплектация
- Полётный контроллер - 1 шт
- Интерфейсная плата - 1шт
- Шлейф интерфейсной платы 200мм - 1шт
- Шлейф подключения I2C-периферии 200мм- 1шт
- Шлейф подключения CAN-периферии 200мм- 1шт
Система стабилизации
- Назначение
- Мультикоптеры
- Основной контроллер
- STM32H743VIH6
- Прошивка
- Ardupilot | INAV
- Стабилизация
- 2 x ICM42688P (6DOF 8KHz)
- Компас
- Нет
- Барометр
- DPS310
- Количество PWM входов
- 0
- Количество PWM выходов
- 12
- Количество Servo выходов
- 12
- Количество портов UART (общее)
- 7
- Количество портов UART (с инвертором)
- 7
- Количество портов I2C
- 2
- Количество портов SPI
- 1
- Количество портов CAN
- 1
- Интерфейс периферии
- UART | I2C | CAN | SPI
- Интерфейс приёмника
- CRSF | FPORT | IBUS | IRC GHOST | JETIEXBUS | SBUS | DSM2 | DSMX | SUMD | SUMH | XBUS
- Протоколы
- PWM | Dshot150 | Dshot300 | Dshot600 | Multishot | Oneshot42 | Oneshot125 | Proshot1000
- OSD
- Встроенный AT7456
- USB порт
- Type-C
- PDB
- Есть
- Выход BEC 1
- 5 В / 3 А
- Выход BEC 2
- 9-17 В / 3 А
- Питание приёмника от USB
- 1 А
- Датчик напряжения батареи
- Есть
- Пищалка
- Есть
- Поддержка светодиодов
- Есть
- Отладочный интерфейс
- USB
- Входное напряжение
- 8 — 55 В
- Монтажное крепление
- 30,5х30,5 мм
- Размеры установочных отверстий
- 3 мм
- BlackBox
- SD-Card
- Размеры
- 44х29х10 мм
- Вес
- 20 г
